| MOQ: | 1 |
| Prijs: | negatiation |
| Standaardverpakking: | de robotachtige van het de robotwapen en lassen van de lassen f-d-B4S 7 as toortsen en tig de lassen |
| Leveringstermijn: | 4-12 week |
| Betalingswijze: | L/C, T/T, Western Union |
| Toeleveringskapaciteit: | 50 |

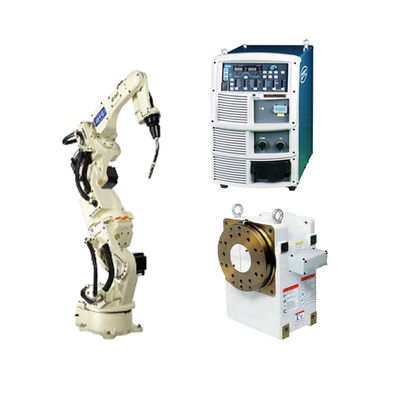

FD-B4S 7-assige robotarm en laslampen en lasmachines voor buitenlandse verkoop
Productbeschrijving
| Specificatie | Waarde |
| Aantal assen | 7 |
| Maximale laadcapaciteit | 4 kg |
| Positioneel herhaalbaar | +/- 0,08 mm (noot 1) |
| Horizontaal bereik | 1435 mm |
| Verticaal bereik | 2446 mm |
| Vervoercapaciteit | 3550W |
| Werkbereik, arm, J1 (rotatie) | +/- 170o |
| Werkbereik, arm, J2 (onderarm) | -145°~+70° |
| Werkbereik, arm, J3 (overarm) | -170° tot +142,6° |
| Werkbereik, pols, J4 (swing) | +/- 155° |
| Werkbereik, pols, J5 (buigen) | -45° ~ +225° (toelichting 2) |
| Werkbereik, pols, J6 (twist) | +/- 205° (noot 2) |
| Maximale snelheid, arm, J1 (rotatie) | 3.66 rad/s {210°/s} |
| Maximale snelheid, arm, J2 (onderarm) | 3.66 rad/s {210°/s} |
| Maximale snelheid, arm, J3 (overarm) | 3.66 rad/s {210°/s} |
| Maximale snelheid, pols, J4 (schommel) | 7.33 rad/s {420°/s} |
| Maximale snelheid, pols, J5 (buigen) | 7.33 rad/s {420°/s} |
| Maximale snelheid, pols, J6 (twist) | 10.5 rad/s {600°/s} |
| Gewichtsbelasting, toegestaan moment, J4 (schommeling) | 10.1 N*m |
| Gewichtsbelasting, toegestaan moment, J5 (buigkracht) | 10.1 N*m |
| Verlenging van de tijdsduur van de test | 2.94 N*m |
| Gewichtsbelasting, toelaatbaar traagheidsmoment, J4 (schommeling) | 0.38 kg*m@2 |
| Gewichtsbelasting, toelaatbaar traagheidsmoment, J5 (buigkracht) | 0.38 kg * m2 |
| Gewichtsbelasting, toegestaan traagheidsmoment, J6 (twist) | 00,03 kg * m2 |
| Armoperatie doorsnede | 20,57 m2 x 340° |
| Milieuomstandigheden | 0 ~ 45°C, 20 ~ 80% RH (geen condensatie) |
| De massa | 189 kg |
| Hoogte van de arm | 10 kg (noot 3) |
| Typ van installatie | Soort vloer |
| Verfkleur | Wit (Munsell 10GY9/1) |
Onze FD-B4S, 7-assige, doorarm, boog lassen robot is ideaal voor korte en middellange reikwijdte enge ruimtes met drukke laszones.Een doorarmontwerp resulteert in een slanke manipulator zonder externe kabels of leidingen om beweging te belemmeren of vast te houden in moeilijk bereikbare of drukke gebieden.
• Door de 7e as te draaien kan interferentie worden vermeden zonder de positie en/of houding van het eindgereedschap te veranderen
• Behoudt de optimale hoek en houding van het werktuig aan het eind van de arm te allen tijde, wat resulteert in een verbeterde laskwaliteit en een gemakkelijke programmering
• Biedt een breed werkbereik met een onafhankelijk gearticuleerde arm
• Naadloze digitale verbinding met alle brandmerk OTC DAIHEN-sweisstroomvoorzieningen
• Verbeterde trillingsbeheersing zorgt voor soepele robotbewegingen
• Ingebouwde mechanische schoksensor
• Technologie van één bron ¥ alle componenten worden vervaardigd door OTC DAIHEN.
• Een zeer veelzijdig ontwerp ondersteunt de meeste lastoepassingen
• Open architectuur op basis van Windows XP
• Grote geheugencapaciteit en 40 Input / 40 Output-controlesignalen
• Geavanceerde PLC-functies maken het mogelijk om ladderdiagrammen rechtstreeks via de leerhanger te bewerken
• Netwerkmogelijkheden: verbindt zich met Ethernet-, DeviceNet- en PROFIBUS-verbindingen (kan extra hardware vereisen)
• Iconen laten snel en gemakkelijk lesgeven
• 640×480 VGA-kleurenscherm met LED-achterlicht 65536-kleurenscherm
• 3 positie activeringsschakelaar zorgt voor meer veiligheid
• Met de multi-schermfunctie kan de gebruiker maximaal 4 schermen tegelijkertijd bekijken
• Helpfunctie op het scherm met volledige handleidingen
• Standaard touchscreen-display met jog-dial-operatie
Bedrijfsinformatie
Veelgestelde vragen
1- Snel bezorgd.
Voor gewone onderdelen kunnen we de goederen binnen 3 dagen leveren.
2.Oorspronkelijke produkten
Alle producten die we verkopen zijn van de fabrikant, we zullen alle fabrikant documentatie indienen als we klaar zijn met de levering.
3.Kwaliteitsborging
4.Technische ondersteuning
Ook inspectie, reparatie en onderhoud kunnen wij alle soorten technische ondersteuning verlenen.
5- Snel reageren.
Onze medewerkers houden u 24 uur online en beantwoorden uw vraag snel.
|
|
